产品详情

神州云科S5148-ON交换机是创新型未来就绪的架顶式开放网络交换机,能为企业、中端市场、二级云以及NFV服务提供商提供卓越的功能和经济效益,从而满足其苛刻的计算和存储流量环境的需求。最先进的软硬件解耦型数据中心网络解决方案,能够提供向后兼容的25GbE服务器端口连接、100GbE上行链路、存储优化型体系结构,以及广泛多样的功能, 从而满足当今数据中心环境在当下和未来不断增长的需求。

外形紧凑的S5148F-ON通过其机型设计,提供业界领先的高密度, 可在1RU空间中提供多达72个25GbE端口或者多达48个25GbE端口和6个100GbE端口。

S5148F-ON具备业界领先的硬件以及优选的OS10或优选的第三方网络操作系统和工具,从而为敏感于数据包丢失的工作负载提供基于配置文件置备系统的灵活性和无阻塞的性能。紧凑的S5148F-ON机型提供多速率支持,可实现更高密度的使用足迹, 并能够更简单地迁移到25GbE 服务器连接和100GbE网络架构。

数据平面可编程性使得S5148F-ON能够满足融合式软件定义数据中心的需求,支持任何未来或新兴的协议,包括基于硬件的VXLAN(第2层和第3层网关)支持。凭借基于优先级的流控制(PFC)、数据中心桥接交换(DCBX) 以及强化的传输选择(ETS) 等技术,S5148F-ON成为数据中心桥接环境的卓越之选。

S5148F-ON支持开放源代码的开放式网络安装环境(ONIE),能以零接触的方式安装替代性的网络操作系统。Networking S系列S5148F-ON交换机是高性能、多功能的10/25/40/50/100 GbE架顶式交换机,专门用于在高性能数据中心、云和计算环境中运行各种应用。

产品优势

主要特性

它是一款1RU高密度25/10/1 GbE 架顶式交换机,能够提供多达48个原生的25 GbE (SFP28) 端口,从而无需分支线缆即可支持25 GbE。

提供可支持10/25/40/50 GbE的多速率100GbE端口。

3.6 Tbps(全双工)无阻塞、存储和转发交换网络架构能在满载的情况下提供线速性能。

可扩展的L2 L3以太网交换机提供QoS,以及完善的、基于标准的IPv4和IPv6特性,其中包括OSPF和BGP路由支持。

可编程的数据包修改和转发

可编程数据包镜像和多路径

融合网络支持DCB和ECN功能

IO面板到电源气流或电源到IO面板气流

冗余的热插拔电源和风扇

IEEE 1588v2 PTP硬件支持

支持开源Open Network Install Environment (开放网络安装环境,ONIE),无需人为接触即可安装可替代的网络操作系统。

光纤通道、FCoE、FCoE 中转(FIP嗅探) 和NPIV代理网关(NPG)、光纤通道转发 (FCF)

全面支持数据中心桥接(DCB),可用于无损的iSCSI SANRoCE和融合网络。

VRF-lite支持网络基础架构共享,并为租户提供L3流量隔离

可提供16个、28个、40个、52个、64个10GbE端口



Networking OS10的主要特性

贯穿计算、存储和网络元素的一致的DevOps框架

能够与传统网络操作方式整合的标准化的网络功能、接口和脚本功能

通过交换机抽象接口(SAI)进行基于标准化技术的交换硬件抽象

通过控制平面服务(CPS)支持无处不在无限制的开发人员环

通过通用管理服务(CMS)打开管理界面和对管理界面进行编程

OS10高级版软件支持戴尔易安信第2层和第3层交换和路由协议,集成了IP服务、服务质量(QoS)、可管理性和自动化功能

通过标准硬件抽象层(OCP-SAI)实现平台无关性(platform agnostic)

未经修改的Linux内核和未经修改的Linux发行版

OS10开放版软件与L2 / L3协议栈和服务分离

利用常见的开源工具和最佳实践(数据模型,提交回滚)

通过在具有独特VLT功能的两个数据中心内或跨两个数据中心扩展L2 VLAN来增加虚拟机的移动区域

可扩展的L2和L3以太网交换,支持QoS、ACL和基于IPv4和

IPv6的全套标准(包括OSPFBGPPBR

增强的镜像功能,具体包括本地镜像、远程端口镜像(RPM) 和封装远程端口镜像(ERPM)

支持数据中心桥接的融合网络,具有优先流量控制

802.1Qbb),ETS802.1Qaz),DCBxiSCSI TLV

Rogue NIC控制可提供基于硬件的保护,防止NIC发出过多的暂停帧

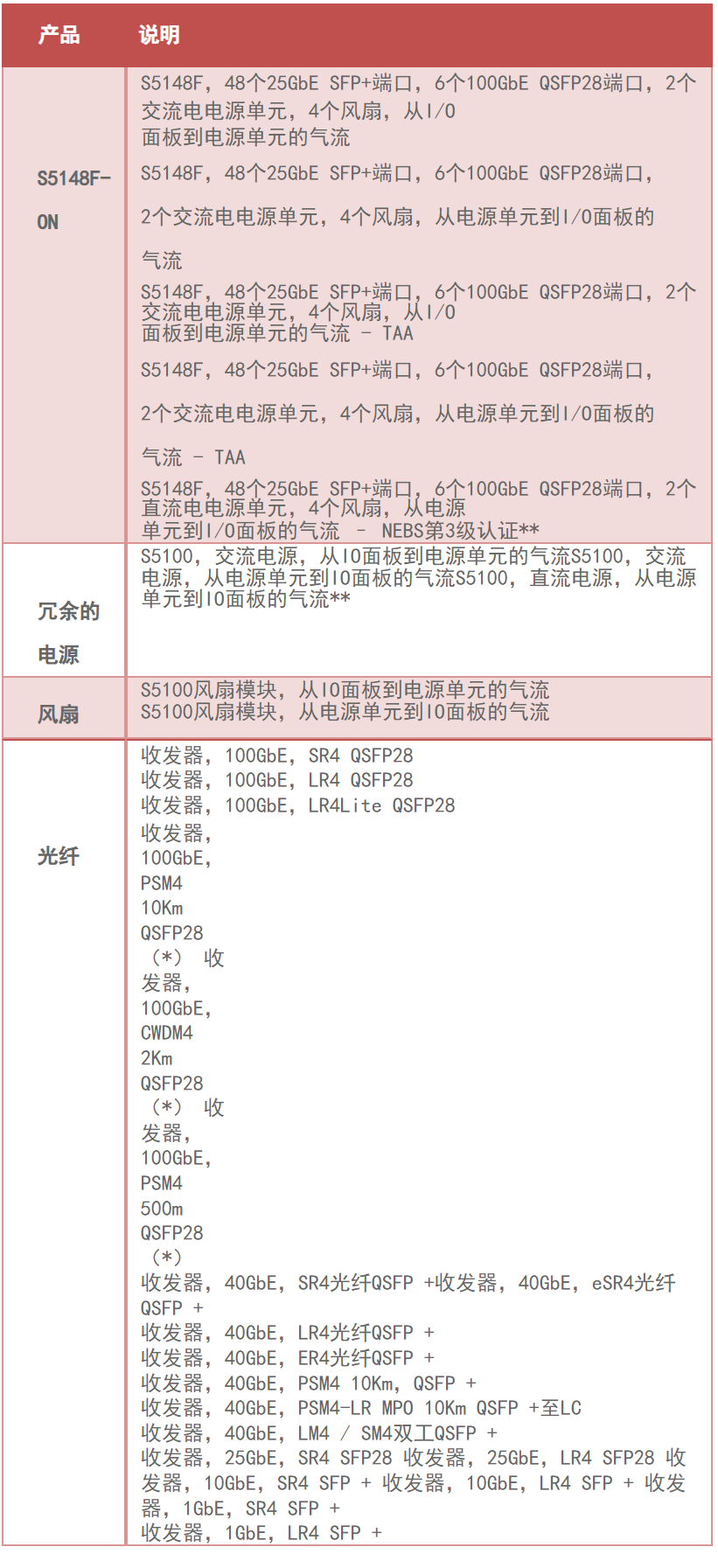

规格参数



产品

说明

线缆

100GbE4x25GbEQSFP284xSFP28,无源DAC

100GbEQSFP28QSFP28,有源光电

100GbEQSFP28QSFP28,无源DAC

100GbE2x50GbEQSFP282xQSFP28,无源DAC,分支线缆(*

40GbEQSFP +QSFP +,有源光纤

40GbEQSFP +QSFP +,无源DAC

40GbEMTP4xLC光纤分支线缆

40GbE4x10GbEQSFP +4xSFP +,无源DAC

25GbE SFP28SFP28,无源DAC1M2M3M5M

25GbE SFP28SFP28,有源光缆,7M10M15M20M



技术规格



物理

48个线速25 千兆位以太网 SFP28端口

6个线速100 千兆位以太网 QSFP28端口

1个RJ45 控制/管理端口,带RS232信号

1个Micro-USB type B 控制端口

1个10/100/1000 Base-T 以太网端口,用于管理端口

1个USB type A 端口,用于外部的大容量存储尺寸:1 RU,4.4高 x 43.4 宽 x 49.5 厘米

管理端口:1个USB type A 端口,用于外部的大容量存储尺寸:1 RU,4.4高 x 43.4 宽 x 49.5 厘米

重量:9.97kg

ISO 7779 A加权声压级: 59.6 dBA ,在73.4°F (23°C)环境下

电源:100–240 VAC 50/60 Hz

最高热量输出: 1956 BTU/h

每个系统最高的电流消耗: 5.73A/4.8A ,在100/120V AC下

2.87A/2.4A ,在200/240V AC下

最高的电量消耗: 516 瓦特(AC)

通常的电量消耗: 421 Watts (AC) ,加载所有光口

工作温度:32°至113°F(0°至45°C)

工作湿度:5至90%(RH),非冷凝

新风环境下支持45°C

非运行情况下的规格限值:存储温度:-40°至158°F(-40°至+85°C)

存储湿度:5至95%(RH),无冷凝







冗余



热插拔冗余电源

热插拔冗余风扇



性能



交换矩阵容量:3.6Tbps

数据包缓冲存储器:16MB

CPU内存:16GB

MAC地址:高达512K

ARP表:最高256K

IPv4路由:最高128K

IPv6路由:最高64K

链接聚合:每组无限制链接,最多36个组第2层VLAN:4K

MSTP:64个实例

LAG负载平衡:用户可配置(MAC,IP,

TCP / UDPport)

IEEE合规性



802.1AB LLDP

TIA-1057 LLDP-MED 802.1s MSTP

802.1w RSTP

802.3ab 千兆以太网(1000Base-T)

802.3ad 链路聚合,带LACP

802.3ae 万兆以太网(10GBase-X)

802.3ba 40千兆以太网(40GBase-X)

802.3i 以太网(10Base-T)

802.3u 快速以太网(100Base-TX)

802.3z 千兆以太网(1000BaseX)

802.1D 桥接,STP

802.1p L2优先级

802.1Q VLAN标记,双VLAN标记

802.1Qbb PFC

802.1Qaz ETS

802.1s MSTP

802.1w RSTP

PVST+

802.1X 网络访问控制

802.3ab 千兆以太网(1000BASE-T) 或分支

802.3ac 用于VLAN标记的帧扩展

802.3ad 链路聚合,带LACP

802.3ae 万兆以太网(10GBase-X

802.3ba 光口上的40千兆以太网

802.3bj  100千兆以太网

802.3u 管理端口上的快速以太网

802.3x 流量控制

802.3z 千兆以太网(1000Base-X),带QSAANSI / TIA-1057 LLDP-MED

L2 协议

4301 IPSec安全体系结构*

4302 IPSec认证头*

4303 ESP协议*

802.1D 兼容

802.1p L2优先级

802.1Q VLAN标记

802.1s MSTP





RFC合规性



768 UDP

793 tcp

854 Telnet

959 FTP1321 MD5

1350 TFTP

2474 Differentiated Services(差分服务)

2698 Two Rate Three Color Marker(双速率三色标记)

3164 Syslog

4254 SSHv2

通用IPv4 协议

791 IPv4

792 ICMP

826 ARP

1027 Proxy ARP

1035 DNS (client)

1042 Ethernet Transmission(以太网传输)

1191 Path MTU Discovery(MTU路径发现)

1305 NTPv4

1519 CIDR

1812 路由器

1858 IP Fragment Filtering(IP片段过滤)

2131 DHCP (服务器和中继)

5798 VRRP

3021 31位前缀

3046 DHCP Option 82 (中继)

1812 Requirements for IPv4 Routers(对IPv4

路由器的要求)

1918 Address Allocation for Private Internets

(私有互联网地址分配)

2474 Diffserv Field in IPv4 and Ipv6 Headers

IPv4和Ipv6头中差分服务字段)

2596 Assured Forwarding PHB Group

3195 Reliable Delivery for Syslog

3246 Expedited Assured Forwarding

4364 VRF-lite (IPv4 VRF with OSPF and BGP)*

通用IPv6 协议

2460  IPv6

2462 Stateless Address AutoConfig

2463 ICMPv6

2464 通过以太网传输IPv6数据包

2675 Jumbo grams

3587 Global Unicast Address Format

4291 IPv6寻址

2464 以太网上的IPv6数据包传输

2711 IPv6路由器提示选项

4007 IPv6 Scoped Address Architecture

4213 Basic Transition Mechanisms for IPv6 Hosts and Routers

4291 IPv6 Addressing Architecture

5095 Deprecation of Type 0 Routing Headers in IPv6

管理支持 (远程登录,FTP,TACACS, RADIUS, SSH,NTP)

OSPF (v2/v3)

1587 NSSA

1745 OSPF/BGP交互

1765 OSPF数据库过载MD5

2154 MD5

2328 OSPFv2

2370 Opaque LSA

3101 OSPF NSSA

3623 OSPF平滑重启(帮助模式)*



文件下载
